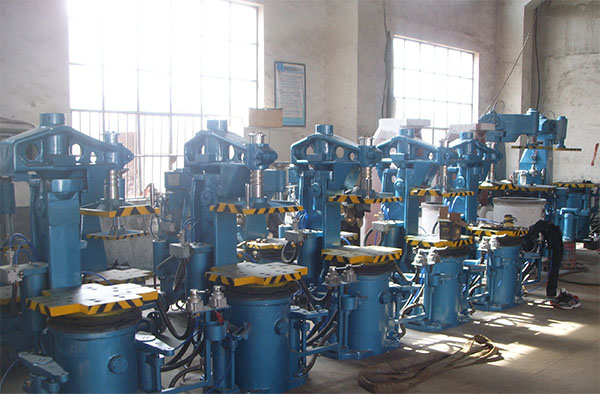

振動造型機介紹

振動造型機是用于制造砂型的鑄造設備。它的主要功能是：填砂，將松散的型砂填入砂箱中；緊實型砂，通過震實、壓實、震壓、射壓等不同方法使砂箱中松散的型砂緊實，使砂型在搬運和澆注等過程中具有必要的強度；起模，利用不同機構將模樣從緊實后的砂型中取出。造型機最早出現于19世紀中期，早期的造型機是一種簡單的手動壓實帶起模的機構，后來采用壓縮空氣作為震實和壓實型砂的動力。1890年出現了震擊式造型機，使造型效率和砂型精度都有了提高。造型機按其緊實型砂的方法不同可分為壓實式、震實式、震壓式、射壓式造型機和拋砂機。

振動造型機結構特征

振動造型機由機身、起模機構、震擊壓實機構、轉臂壓頭部分及氣動管路系統等部件組成。
1.機身為一堅固的空心框架工件，上部支撐轉臂壓頭部分，壓實時轉臂勾住機身使壓實力由機身承受，機身與震擊機構用螺栓連接在一起，轉臂壓頭部分，壓頭固定在可以回轉的搖臂上，壓頭有螺旋升降機可根據砂箱高度調至壓頭至砂箱的距離
2.轉臂是通過手拉閥控制油缸活塞往返運動，實現正臂和轉臂運動。
3.起模結構由兩只起模缸、連桿、平衡軸、起模臺、起模桿等組成，起模缸啟動時帶動連桿、平衡軸、起模臺使四根頂桿同時頂起砂箱起模。
4.震擊壓實結構。采用彈簧微震氣動壓實結構，壓實震擊使震動增加。起模時夾緊氣缸將震實缸體鎖緊，落模時夾緊氣缸松開。
5.氣動管路系統：輸入的壓縮空氣，經空氣過濾器去除壓縮空氣中的水及雜質，然后經油霧器注入潤滑油，供給各氣動元件和機構，機器動作由手拉閥控制臺實現。
6.氣源供給和潤滑。機器是由氣源作能源和油做潤滑來實現工作的。進氣壓力大小和油量大小分別由減壓閥和調油閥來調節。氣源經過油霧器時根據虹吸原理將油吸入管路，霧狀進入各管路系統進行潤滑。

振動造型機參數

（1）工作臺面尺寸：1000×800mm
（2）工作臺面高度：≤800mm
（3）振動方式：三維振動
（4）最大激振頻率：50HZ
（5）負荷功率：16KW
（6）設備質量：2300KG
